Optoelektronické oddělovací moduly pro elektroenergetiku
Optoelektronické oddělovací moduly pro elektroenergetiku. Moduly slouží pro galvanické oddělení a úpravu signálů vyšších napětí z technologie pro vstup do řídících systémů. Montují se na lištu DIN 35. Používají se pro řídící systémy rozvoden VN.
Přehled vyráběných druhů:
| xxx označuje vstupní napětí |
označení |
cena Kč |
| vstup 2 bity, ss napětí |
DBxxxDC |
445,- |
| vstup 1 bit, ss napětí |
BIxxxDC |
430,- |
| vstup 1 bit,ss napětí, zdvojený výstup |
BIxxxDDC |
440,- |
| vstup 1 bit, stř.napětí |
BIxxxAC |
430,- |
Parametry OM platné pro výše uvedené typy:
vstupní napětí Uvst:ss nebo stř. běžně 24V až 230V
vstupní proud Ivst: cca 5mA/bit
izolační napětí vstup/výstup 4kV stř.
max. napětí spínané výstupem Uext: 30Vss
max.proud výstupu Ivýst.: 20mA
POZOR !
Výstup OM není odolný proti trvalému zkratu. Zátěž musí být volena s ohledem na výstupní parametry
OM.
|
OM pro vyšší Uext., vstup 1 bit ss napětí, výstup stř. nebo ss napětí BIxxxACAC
spínané napětí špičkové Uext. 250 V, spínaný proud Ivýst.
Max. 120 mA, izolační napětí 3,75 kV, OM je v pouzdře 1 M, vstupní parametry jako ostatní. Cena 470 Kč
|
Usměrňovací a jistící modul UJ 100 používá se jako příslušenství pro OM připojených k elektroměrům Landis a Gyr pro nepřímé primární měření. Cena 390 Kč, pouzdro 2 M.
Vyrábí se pouze pro servis. Pro nové aplikace se použije universální zdroj UJ 230/100/24S a optočleny BI 24 ACAC.
Úprava zdrojů UJ 230-24
Dle informace ČEZ Distribuční služby, s.r.o. Hradec Králové budou montovány nové elektroměry ITRON. Na rozdíl od elektroměrů LANDIS, (kde byly na výstupu použity jaz. kontakty) jsou u těchto elektroměrů impulzní výstupy osazeny tranzistory
s Umax.27V DC. Z těchto důvodů se zdroje od 01.06.2007 vyrábějí jako stabilizované s označením UJ 230/24/S.
Optočleny BI 24 ACAC zůstávají bez změny. Pokud budou tyto elektroměry nasazeny i pro primární měření bude třeba použít napaječ UJ 230/100/24/S a optočleny BI 24 ACAC.
Výstupní parametry zdroje UJ 230/24/S /UJ 230/100/24/S/:
výstupní napětí: 24 V DC + 0,5V
výstupní proud: 25 mA
rozměr: 2M
Cena: 565,- Kč bez DPH
Uvedené ceny jsou bez DPH.
|

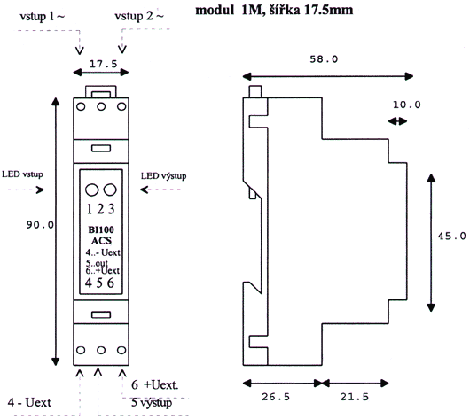

Modul 1 (rozměry jsou uvedeny v mm)
|
Modul 2 (rozměry jsou uvedeny v mm)
|
|
PŘEVODNÍK ODBOČEK TRANSFORMÁTORU POT 110 /24, 220/
Převodník obsahuje diodovou matici, která převádí 17 vstupních signálů o poloze odbočky
trafa na 5ti bitovou adresu v BCD kódu. Signalizaci odboček je možno připojit na +110V= u typu POT 110, na +24V= u typu POT 24 nebo na +220V u typu POT 220. Výstupy se zpravidla připojí do NFR rozvaděče,
kde se provede galvanické oddělení pomocí optoelektronických modulů a dále do řídícího systému.
Vstupní signály:
svorky 1 až 17 - signalizace polohy odbočky +110V /24V,220V/=
svorka 18 - společný -110V /24V/220=
Výstupní signály:
5 bitová adresa v BCD kódu,
signalizace adresy pomocí led diod:
pro 110V žluté
pro 24V červené
pro 220V zelené
| svorka | 19 | A | váha | 1 |
| 20 | B | | 2 |
| 21 | C | | 5 |
| 22 | D | | 8 |
| 23 | E | | 16 |
| 24 | společný – 110V /24V, 220V/= | | |
| adresa | 0 = | mezipoloha (nesvítí žádna LED dioda) |
Zařízení je namontováno v modulboxu H53 velikosti 6D s montáží na lištu DIN 35.
Rozměry jsou 90 x 106 x 58 mm.
Na zařízení je vydáno prohlášení o shodě (č.11/2004).
Cena: 887,- Kč bez DPH.
Optoelektronické oddělovací moduly - katalogové listy
Ke stažení ve formátu PDF
Elektroměr SL 7000
Ke stažení ve formátu PDF
LANDIS + GYR - ZxD
Ke stažení ve formátu PDF
Na všechny výrobky je vydáno prohlášení o shodě, vybrané typy výrobků mají certifikát EZÚ.
|
|
|
